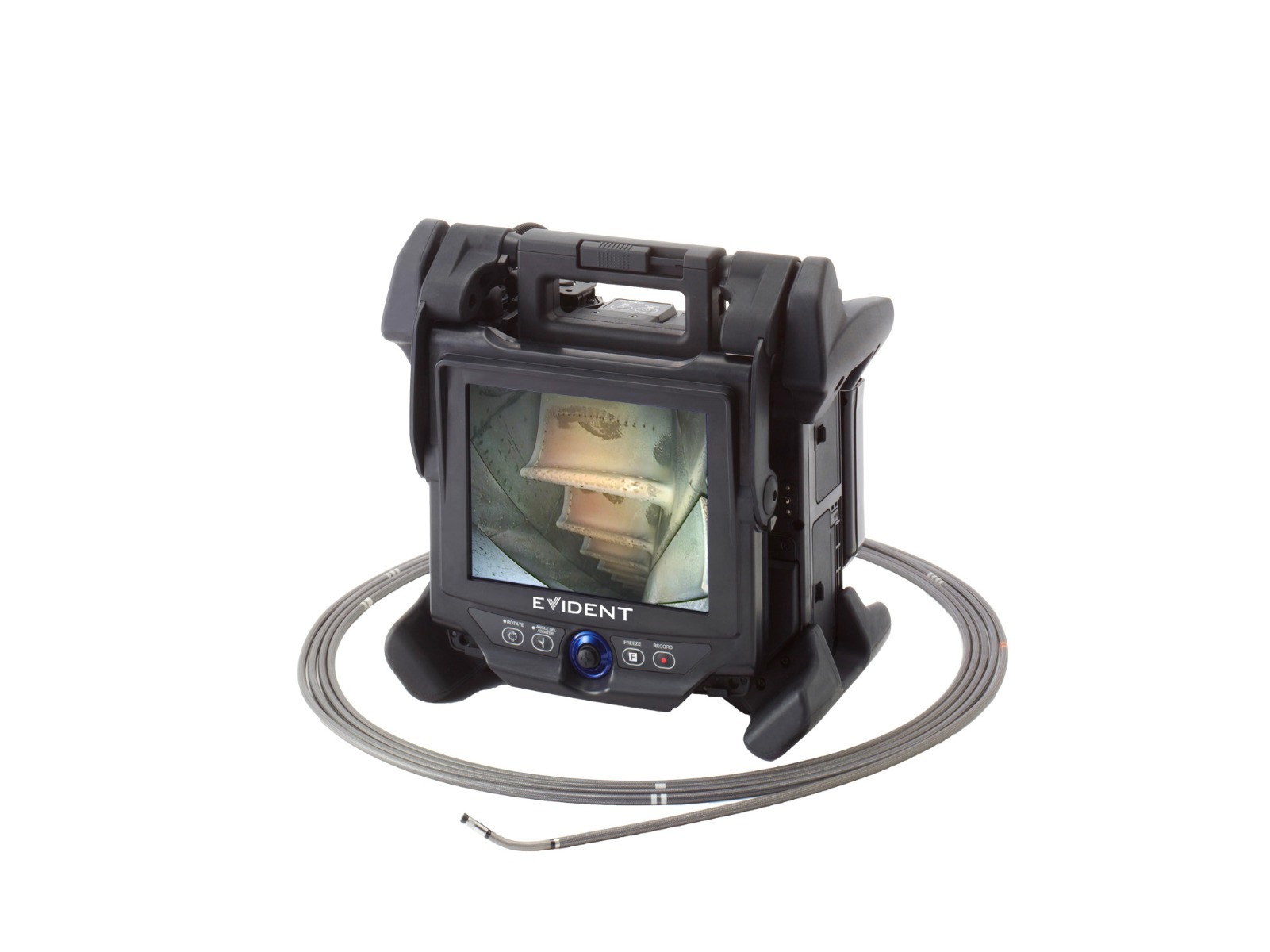

IPLEX NX视频内窥镜

IPLEX NX工业视频内窥镜将高品质图像与直观的用户界面、符合人体工程学的设计和耐用性相结合，可在几乎任何环境中进行有效检查。

SKU: iplex-nx

IPLEX NX视频内窥镜

IPLEX NX工业视频内窥镜将高品质图像与直观的用户界面、符合人体工程学的设计和耐用性相结合，可在几乎任何环境中进行有效检查。

概述

3D激光阵列扫描测量，精准可靠

易于选择准确的测量点。
3D模型让您得以从多个角度检视目标物体，获取具体信息，从而简化了确定测量点准确位置的过程。

目视检查
视频内窥镜

释放IPLEX One的强大力量

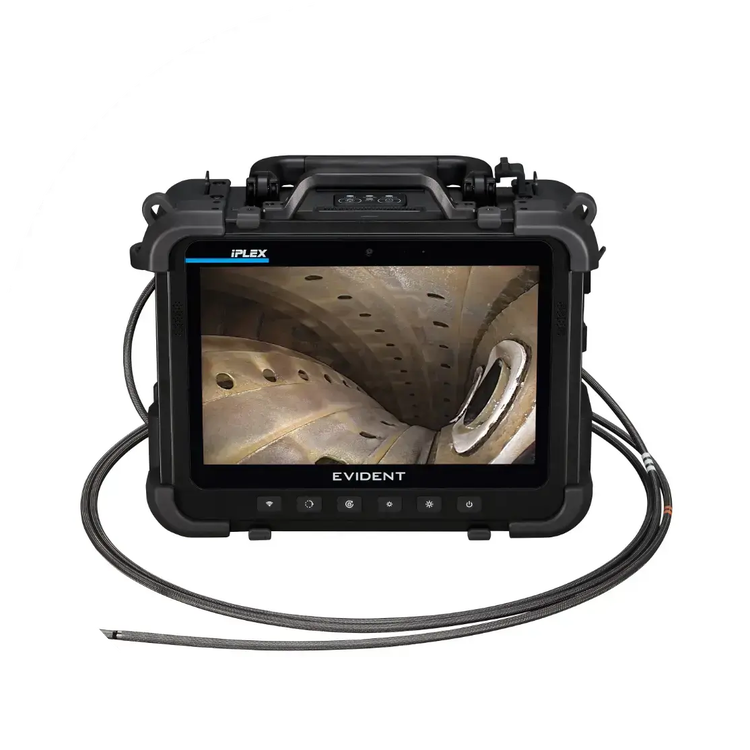

IPLEX™ One 视频内窥镜解决方案

IPLEX One 是第十代 IPLEX 视频内窥镜系统，采用统一的软件驱动平台，助您提升工作效率、扩展视野，始终领先。集成了突破性的 Swoptix 3D 测量技术、查看与分析的升级以及模块化可扩展性，IPLEX One 重新定义了远程视觉检查的可能性。

了解更多

即时确认测量对象

通过使用3D模型，您可以清楚地看到测量目标的外形和内部复杂结构
3D模型能准确地定位测量点，实现快速检测
首次测量时测量点定位准确，便可最大程度减小重复测量的需要

设置基准线适用情形

3D图像有助于在测量难度较大的部件上设定可靠的基准线，例如涡轮叶片的边缘，例如涡轮叶片的边缘
减少误差

可信度高深度测量

以直观的方式检视参考平面
以精准可靠的深度测量来定位测量点

高品质图像

IPLEX NX工业视频内窥镜可提供清晰的、高分辨率的图像。
其图像品质清晰可靠，可提高缺陷检测概率，可为您在关键决策和重要系统维护中提供助益。

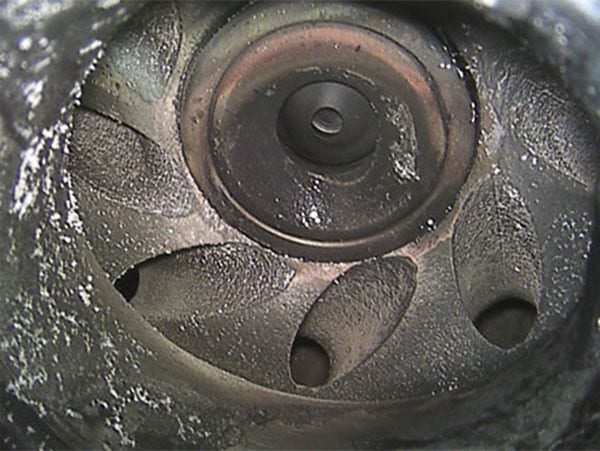

图像清晰

超清的检视图像让您得以在详尽的细节展示中发现目标存在的微小缺陷

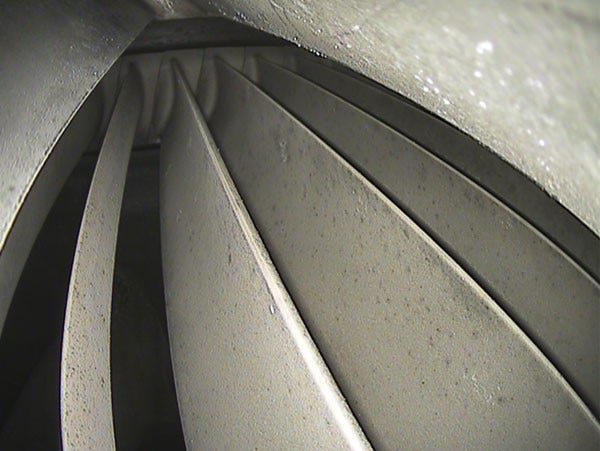

范围更广

激光二极管照明系统的图像亮度是传统型号的4倍。

测量能力强化

3D模型拥有先进的立体测量功能，使用方便，覆盖面广，提高了目标检测的速度和效率。

查看大图

超广角立体测量在传统模型的基础上将测量面积扩大了4倍
可轻松检测燃烧室腔体裂纹长度或叶根缺陷

^{*以上结论均基于3D模型与装配有直视立体光学适配器的6.0mm直径传统内窥镜的比较结果。}

标量测量更便捷

确定目标基准线后，不必更换末端适配器，即可进行标量测量

通过多点物距对目标进行实时测量

3D模型独有的多点物距功能，可以对镜面末端到目标表面上多个测点之间的距离进行实时测量
在检测过程中实时抓取目标外形信息

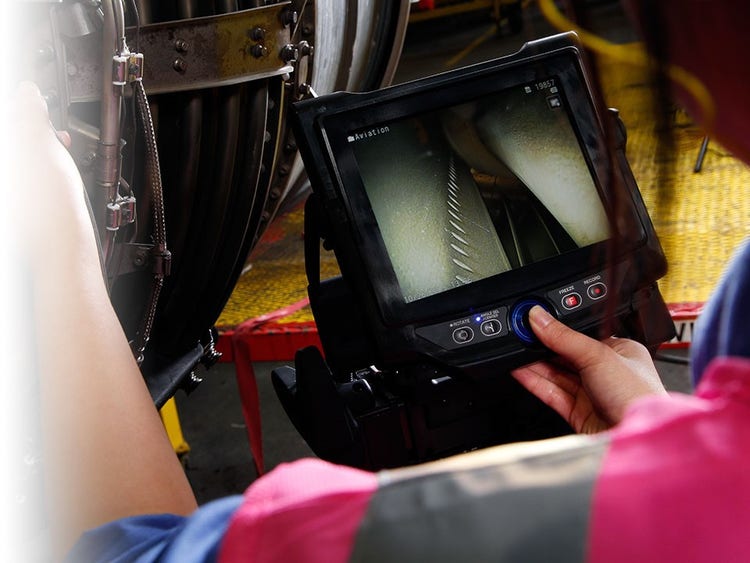

超大触摸显示屏

触摸屏提供清晰明亮的图像，即使在光线强烈的情况下也能提供卓越的可视性。

优势特性

高效检查

IPLEX NX 易于操作和使用。
即使长时间进行检查作业时，视频内窥镜的使用舒适度和操控性也能有助于让工作变得更加轻松。

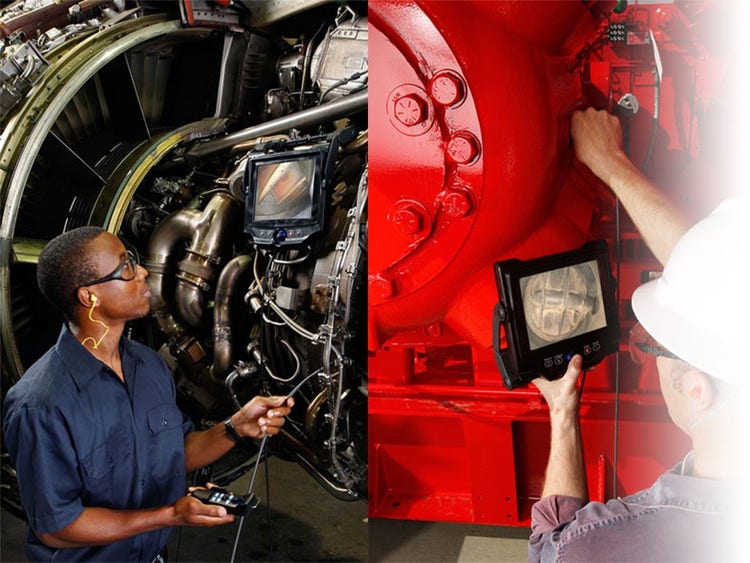

灵活的多位置设计

不少于六种的方式对视频内窥镜进行摆放，最大程度提升操作的舒适度
可调整显示器位置以提供最大可见性；
甚至可以从主机上拆下
可选装手持智能操作手柄，以提供轻便、灵敏的控制

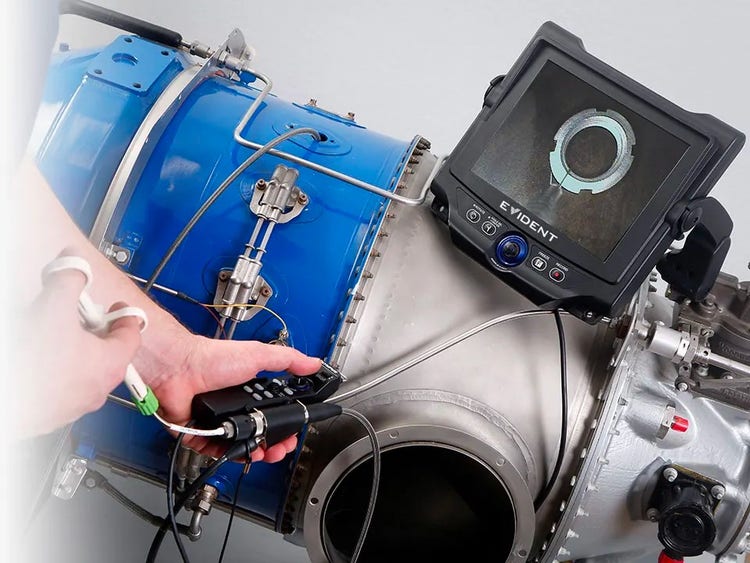

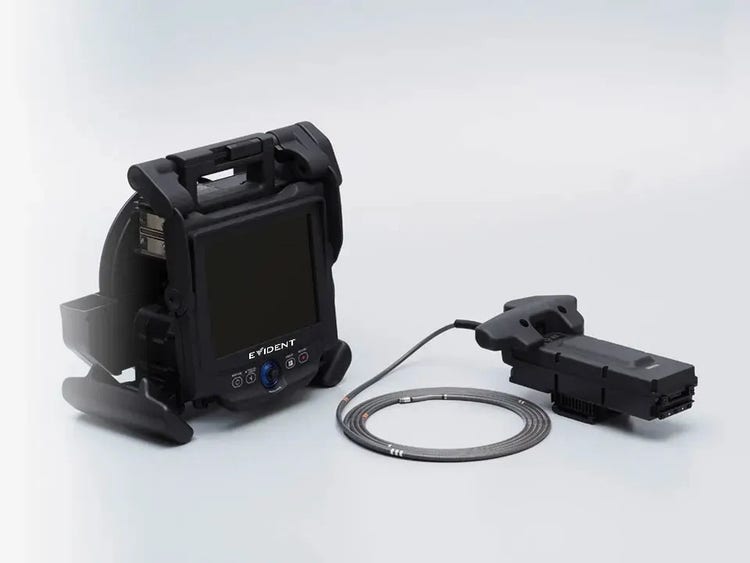

内部工作通道内窥镜

工作通道内窥镜所提供的功能和性能与标准插入管类似，是一种有用的备用设备，同时还具有多功能性，可用于探测和清除异物碎片（FOD）。不要让飞机趴在地面上不动 — 在您的装备中添加一个工作通道内窥镜，以备不时之需。

可互换式6.2毫米直径内窥镜和内部工作通道

内部捡拾工具

六种内部捡拾工具有助于清除异物，并在飞机发动机内进行钩拖检测。

鳄ロ式

抓取式

吊篮式

磁铁式

套取式

挂钩式

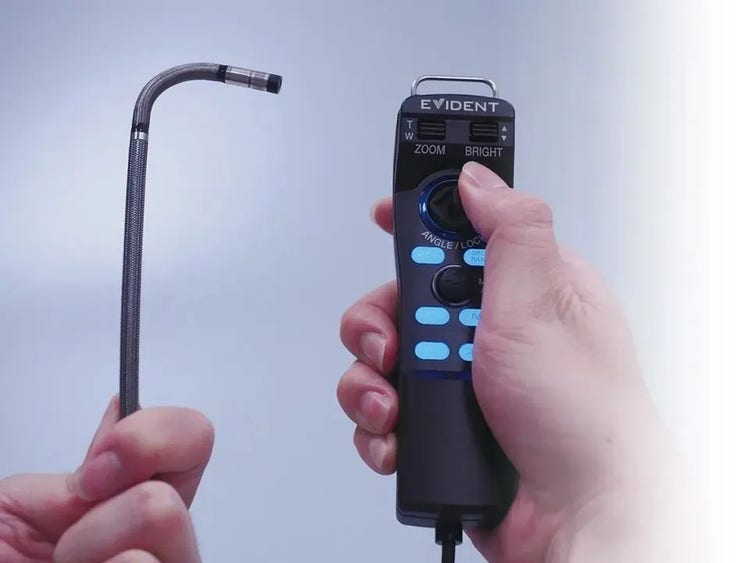

反应灵敏的 TrueFeel 导向

快速响应的导向操作
通过轻便、舒适的操作轻松控制视频内窥镜，帮助减少疲劳

可更换探头，胜任多种工作

为作业选择合适的探头
6.0 mm 探头长度为 3.5 m (11.5 ft) 至 7.5 m (24.6 ft)，4.0 mm 探头的长度为 3.5 m (11.5 ft) 和 5 m (16 ft)。

对比实时和存储画面

全尺寸图像对比功能使您能够比较实时画面和视频内窥镜中存储的图像，以对比过去和当前的状态
即使是随着时间的推移，也能对检测的部件进行全程得监控

其他特点

采用降噪 (NR) 算法控制，以获得更清晰的图像
Tapered Flex 插入管，坚固耐用
精准导向模式
InHelp 检查辅助软件
图像共享（选装）

技术规格

探头装置

Model No.		IV9435N	IV9450N	IV9635N	IV9650N	IV9675N	IV9635X1N
插入管	插入管	Φ4.0 mm			Φ6.0 mm		ø6.2 mm
	插入管长度	3.5 m	5.0 m	3.5 m	5.0 m	7.5 m	3.5 m
	外部	高耐磨钨丝编织层
	插入管软硬度	均匀刚度			Tapered Flex 插入管，靠近前端处柔韧度逐渐递增
光学系统	视野	可通过光学适配器选择可安装3D立体测量适配器
	观察方向
照明器		高强度激光二极管
导向关节	上/下/左/右关节角度	130°		180°		150°	130°
	关节操作	TrueFeel 探头末端电动导向

基础装置

Model No		IV9000N
尺寸（宽×高×深）		320 mm x 310 mm x 180 mm
系统重量（约）（含电池和 SDHC 卡）		7.1 kg	7.2 kg	7.3 kg	7.4 kg	7.6 kg	7.5 kg
LCD 显示器		8.4 英寸高亮度防日光触摸 LCD，清晰型
输入/输出端子	输入端子	S-Video
	输出端子	VGA
USB 连接器		A 型连接器，版本 2.0 标准
电源		电池：标称电压 14.8 V，可运行约 100 分钟交流电源：100 V 至 240 V，50/60 Hz（使用随附的交流电源适配器）
记录介质		SDHC 卡和 USB 闪存（仅存储静态图像）
静态图像记录	分辨率	H768 x V576（像素）		H1024 x V768（像素）			H768 x V576（像素）
	记录格式	压缩 JPEG 格式
视频录像	分辨率	H768 x V576（像素）		H1024 x V768（像素）			H768 x V576（像素）
	记录格式	MPEG-4 AVC (H.264) 格式，兼容 Windows Media Player
立体测量	距离	两点间距离
	点到线	一个点到用户定义的线之间的垂直距离
	深度	一个点到用户定义的面之间的正交深度/高度
	面积/线	多点周长和面积测量
3D 建模		断层还原技术、X/Y/Z 轴360度无死角旋转、Color Mapping功能
对比测量		基于同一个平面中已知测量值的两点间距离测量

光学适配器版本

4.0 mm 光学适配器

		AT80D/FF-IV94N	AT120D/NF-IV94N	AT120D/FF-IV94N	AT100S/NF-IV94N	AT100S/FF-IV94N	AT70D/70D-IV94N	AT50S/50S-IV94N
光学系统	视野	80°	120°	120°	100°	100°	70°/70°	50°/50°
	观察方向	前向	前向	前向	侧向	侧向	前向	侧向
	视野深度^*1	35 ～ ∞ mm	2 ～ 200 mm	17 ～ ∞ mm	2 ～ 15 mm	8 ～ ∞ mm	5 ～ 200 mm	3 ～ 150 mm
前端	外径^*2	ø4.0 mm	ø4.0 mm	ø4.0 mm	ø4.0 mm	ø4.0 mm	ø4.0 mm	ø4.0 mm
前端	硬末端^*3	20.1 mm	20.2 mm	20.1 mm	22.9 mm	22.9 mm	22.3 mm	26.7 mm

6.0 mm 光学适配器

		AT50D/FF-IV96N	AT80D/FF-IV96N	AT120D/NF-IV96N	AT120D/FF-IV96N	AT120S/NF-IV96N	AT120S/FF-IV96N	AT90D/90D-IV96N	AT70S/70S-IV96N
光学系统	视野	50°	80°	120°	120°	120°	120°	90°/90°	70°/70°
	观察方向	前向	前向	前向	前向	侧向	侧向	前向	侧向
	视野深度^*1	50 ～ ∞ mm	20 ～ ∞ mm	7 ～ 300 mm	19 ～ ∞ mm	4 ～ 150 mm	20 ～ ∞ mm	5 ～ 250 mm	4 ～ 250 mm
前端	外径^*2	ø6.0 mm	ø6.0 mm	ø6.0 mm	ø6.0 mm	ø6.0 mm	ø6.0 mm	ø6.0 mm	ø6.0 mm
前端	硬末端^*3	21.3 mm	21.3 mm	21.4 mm	21.4 mm	26.6 mm	26.6 mm	25 mm	31.2 mm

6.2 mm 光学适配器

		AT80D-IV96X1N	AT120D/NF-IV96X1N	AT120D/FF-IV96X1N	AT80S-IV96X1N	AT120S-IV96X1N	AT70D/70D-IV96X1N	AT60S/60S-IV96X1N
光学系统	视野	80°	120°	120°	80°	120°	70°/70°	60°/60°
	观察方向	前向	前向	前向	侧向	侧向	前向	侧向
	视野深度^*1	35 ～ ∞ mm	2 ～ 200 mm	17 ～ ∞ mm	30 ～ ∞ mm	8 ～ ∞ mm	5 ～ 200 mm	3 ～ 150 mm
前端	外径^*2	ø6.2 mm	ø6.2 mm	ø6.2 mm	ø6.2 mm	ø6.2 mm	ø6.2 mm	ø6.2 mm
前端	硬末端^*3	20.6 mm	20.6 mm	20.6 mm	24.4 mm	24.4 mm	22.7 mm	28.3 mm

^{*1. 指示达到最佳焦点时的观察距离。}
^{*2. 在探头上安装适配器时，可将其插入直径为 4.0 mm 和 6.0 mm 的孔。}
^{*3. 指示探头硬末端的长度（如安装）。}

使用环境条件

工作温度	插入管	空气中：-25 至 100°C（-13 至 212°F）在水中：10 至 30°C（50 至 86°F）
工作温度	其他部件	空气中：-21 至 49°C（-21 至 120°F）（含电池）空气中：0 至 40°C（32 至 104°F）（含交流电源适配器）
相对湿度	所有部件	15 至 90%
防水性	所有部件	可在机油、轻油或 5% 盐溶液中使用
防水	插入管	装有观察末端适配器时可在水中使用装有立体测量末端适配器时不可在水中使用 IV94 系列：最大深度 5 m（16.4 ft.） IV96 系列：最大深度 7.5 m (24.6 ft.)
防水	其他部件	可在吹雨条件下使用（必须闭合电池仓）。不可在水中使用

MIL-STD（美国常用军用标准）合规性

^{已根据 MIL-STD-810F/G 和 MIL-STD-461F 工作环境中进行使用。}
^{不保证在任何条件下不会受到损坏。相关详细信息，请咨询Evident销售代表。}

振动	MIL-STD-810G，测试方法 514.6，程序 I（一般振动试验）
冲击	MIL-STD-810G，测试方法 516.6，程序 IV（坠落试验）
防水性	MIL-STD-810G，测试方法 506.5，程序 II（降雨和吹雨试验）
湿度	MIL-STD-810G，测试方法 507.5
盐雾	MIL-STD-810G，测试方法 509.5
沙尘	MIL-STD-810G，测试方法 510.5，程序 I（吹尘试验）
冰冻/冻雨	MIL-STD-810G，测试方法 521.3
电磁干扰 (EMI)	MIL-STD-461F 甲板上
易爆环境	MIL-STD-810G，测试方法 511.5（爆炸性环境运行试验）

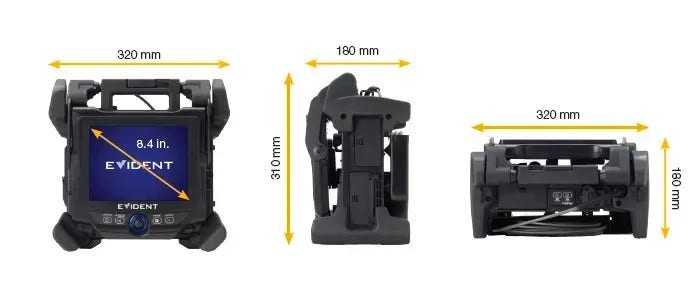

尺寸
