OmniScan X3系列的每台探伤仪都是一款功能齐备的相控阵工具箱。其创新型全聚焦方式(TFM)和高级相控阵(PA)功能助力您充满信心地识别缺陷,其性能强大的软件功能和便捷的工作流程有助于提高您的检测效率。
详细信息
The OmniScan X4 has replaced this discontinued product.
OmniScan X3系列的每台探伤仪都是一款功能齐备的相控阵工具箱。其创新型全聚焦方式(TFM)和高级相控阵(PA)功能助力您充满信心地识别缺陷,其性能强大的软件功能和便捷的工作流程有助于提高您的检测效率。
详细信息
The OmniScan X4 has replaced this discontinued product.

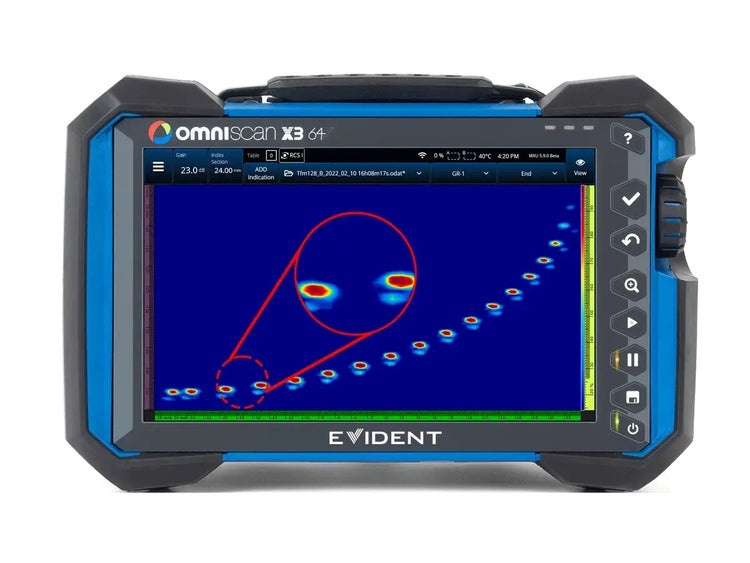

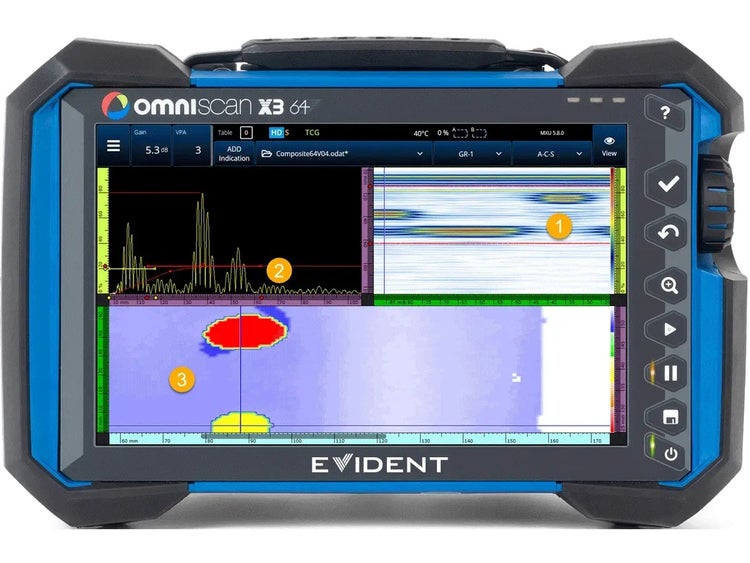

OmniScan X3 64相控阵探伤仪沿用了已经现场验证、坚固耐用、轻盈便携的OmniScan X3外壳,其强大的聚焦功能得到了更大的晶片孔径容量的支持,可使您充分利用64晶片相控阵探头,进行128晶片孔径的TFM检测。 您可以利用这款仪器的增强性能,迎接检测较厚、衰减性较强材料的挑战,并提升您的潜力,为更广泛的应用开发新程序。

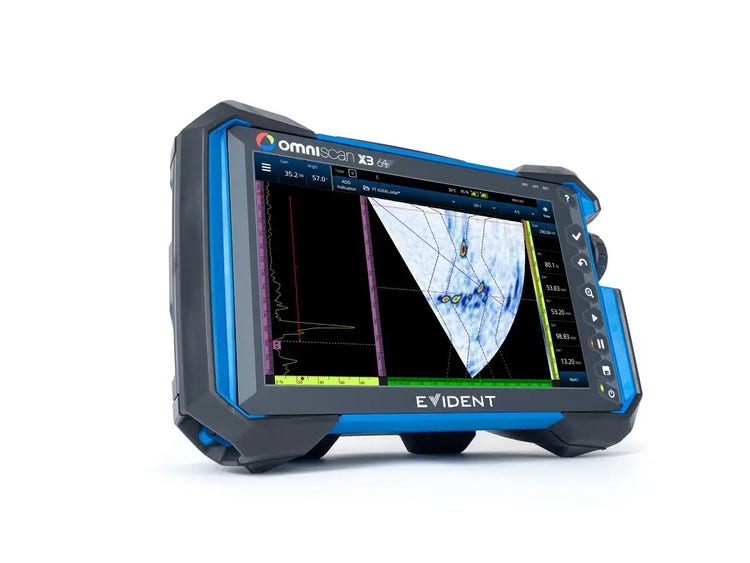

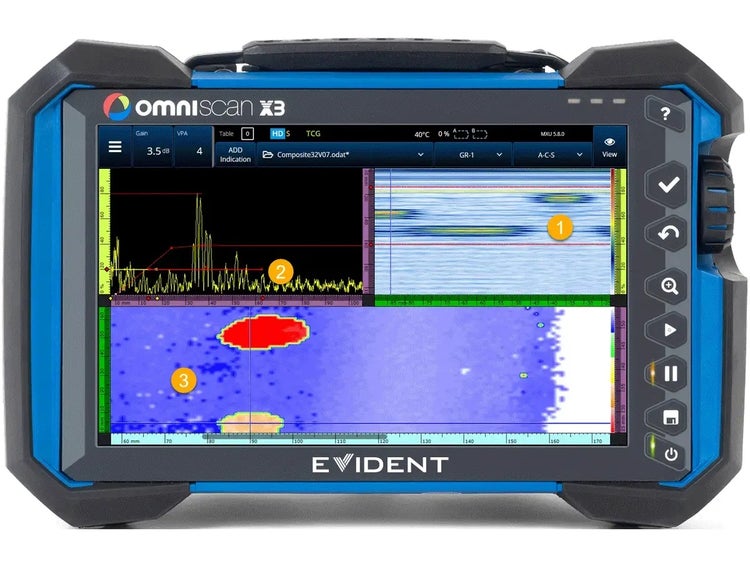

OmniScan X3相控阵探伤仪是一个完备的相控阵工具箱。 其性能强大的工具,包括全聚焦方式(TFM)成像和高级可视化能力,在其高质量成像功能的支持下,可使您更加充满信心地完成检测。
声学影响图(AIM)工具可以基于您的TFM(全聚焦方式)模式、探头、设置和模拟反射体,即时提供灵敏度的可视化模型。
声学影响图(AIM)工具消除了扫查计划创建过程中的猜测因素,因为屏幕上会显示某个声波组(TFM模式)的效果图,使您看到灵敏度消失的位置,并对扫查计划进行相应的调整。

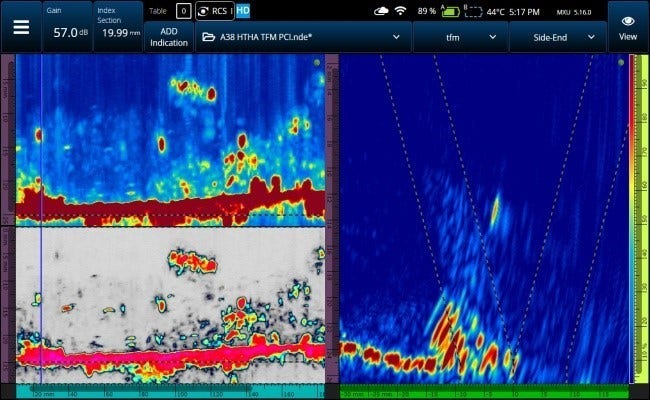

我们创新性的无振幅实时相位相干成像(PCI)提高了对小缺陷的灵敏度和在噪声材料中的穿透力,同时简化了设置和尺寸调整。从MXU 5.10开始,可用于OmniScan X3 64探伤仪。

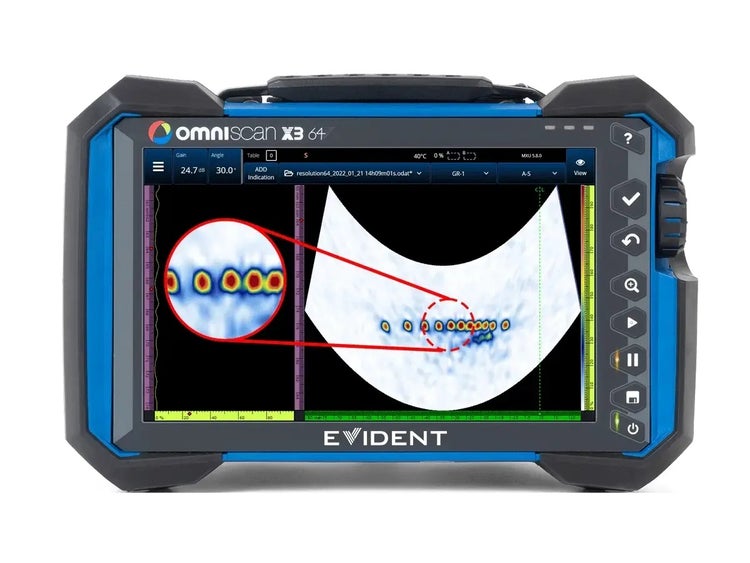

使用OmniScan X3 64探伤仪可以充分发挥64晶片相控阵探头的潜力,提高焦点处的分辨率。
右图:使用32通道OmniScan X3探伤仪和64晶片探头(5L64-A32型号)获得的图像。虽然这个S扫描是高质量图像,但是其分辨率反映了以下事实:只有中间32个晶片可用于聚焦法则。
左图:OmniScan X3 64探伤仪使用一个全部64晶片孔径(5L64-A32探头)获得的图像,在焦点处提供了更好的PA分辨率,可使您更轻松地分辨出靠在一起或聚集成簇的缺陷指示。
新一代电子设备使TFM成像成为可能,TFM成像可为更小的缺陷指示提供更好的聚焦能力,并改善了信噪比(SNR)。 OmniScan X3 64型号提供128晶片孔径的能力,增强了图像清晰度。
右图:该TFM图像使用OmniScan X3 32通道型号和一个128晶片探头(3.5L128-I4型号)的64个晶片获得。
左图:OmniScan X3 64探伤仪可使我们使用我们的3.5 MHz、128晶片I4探头的全部128晶片孔径采集这张图像。 请注意这张图像提高的分辨率和降低的背景噪音。
使用64晶片探头时,TFM(全聚焦方式)的采集速度可最多提高到4倍。 与拥有32个脉冲发生器的型号相比,OmniScan X3 64探伤仪得益于其更大的孔径能力,使检测效率有了显著的提高。

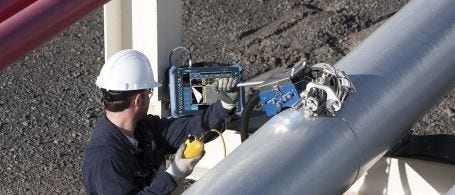

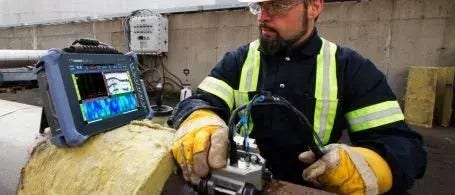

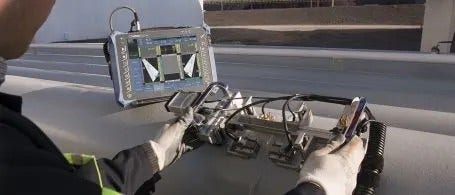

利用相控阵技术进行腐蚀检测具有很多优势,其中包括较大的覆盖范围和出色的分辨率。 但是,熟练掌握相控阵技术具有一定的挑战性。 OmniScan X3探伤仪通过精心设计的软件和简单流畅的菜单将各种高级功能(闸门同步)组合在一起,可使您更加轻松地获得准确的数据。 得益于其A扫描同步处理和手动时间校正增益(TCG),您可以快速配置您的设置。
| 型号 | OmniScan X3 | OmniScan X3 64 | ||
| 配置 | 16:64PR | 16:128PR | 32:128PR | 64:128PR |
| 应用 | 腐蚀监测、管道完整性、手动PA/TFM、TOFD、小型管道 | 多组高效薄焊缝、PA & TOFD、风力叶片制造、复合材料 | 多组高效厚焊缝、PA & TOFD、奥氏体/CRA/异种金属焊缝、TFM | 多组高效极厚焊缝、PA和TOFD、奥氏体/CRA/异种金属焊缝、高效TFM、高温氢致腐蚀(HTHA)、高级应用开发 |
| 脉冲发生器(PA) | 16 | 16 | 32 | 64 |
| 接收器 | 64 | 128 | 128 | 128 |
| TFM晶片 | 32 | 32 | 64 | 128 |
| UT通道(P/R) | 2 | 2 | 2 | 2 |
| 组 | 最多2个(PA、UT/TOFD、TFM) 或2个PA带1个TOFD |
总共最多8个 TFM:最多4个 |
总共最多8个 TFM:最多4个 |
总共最多8个 TFM:最多4个 |
| 带宽频率 | 0.5 ~ 18 MHz | 0.2 MHz ~ 26.5 MHz | ||
| 最大脉冲宽度(PA) | 500 ns | 1000 ns | ||
| 电压PA | 40 V、80 V和115 V / 单极负极 | 10 Vpp、20 Vpp、40 Vpp、80 Vpp、120 Vpp和160 Vpp / 双极方波脉冲 | ||
| 内部SSD存储容量 | 64 GB | 1 TB | ||
| 所有其他功能和规格 | 完全相同 | |||
OmniScan X3探伤仪的MXU机载软件可指导您完成检测工作流程。

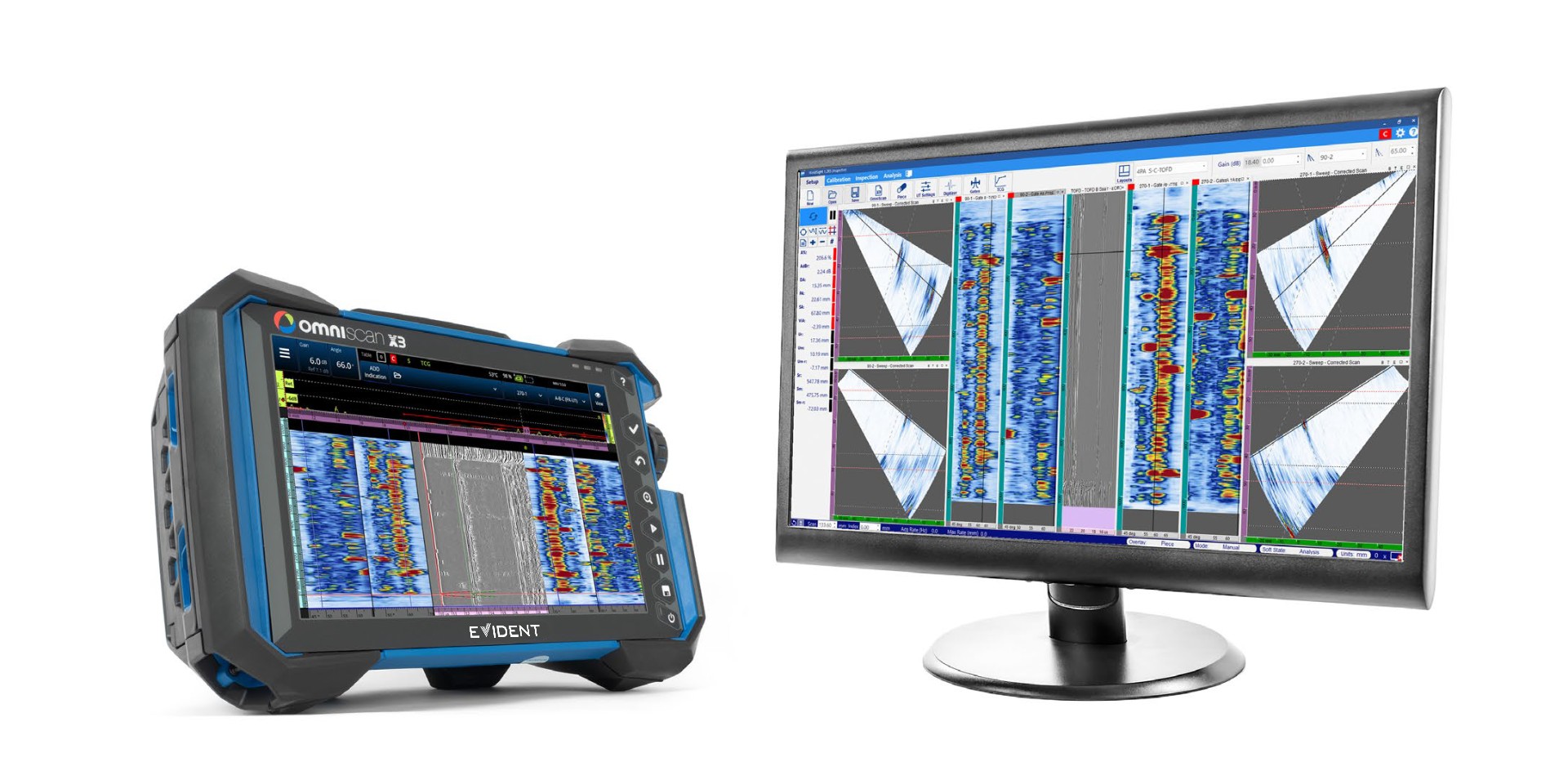

我们免费、基于计算机的OmniPC分析软件与OmniScan X3、OmniScan MX2和OmniScan SX探伤仪的数据文件相兼容。

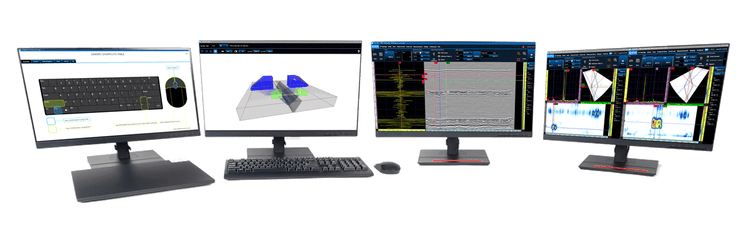

WeldSight高级分析和采集PC软件与OmniScan X3探伤仪相兼容。 为了提高检测效率,安装在采集单元中的WeldSight Remote Connect(WeldSight远程连接)应用程序可使您利用WeldSight软件完成整个检测工作流程。
OmniScan X3探伤仪的机载MXU软件提供了简化的菜单和先进而直观的工具,可以指导您使用UT、PA、TOFD和TFM方法完成从设置到报告的整个检测工作流程。
执行步骤 1、2、3,在仪器上设置您的检测
使用内置工具进行完全合规的校准
在检测过程中查看实时扫查结果
快速而自信地解读您的数据
仪器独特的包络处理功能可以生成高分辨率的TFM(全聚焦方式)图像。图中的信号指示干净、清晰,在背景噪声的衬托下,显得更加鲜明突出。最多可显示4种TFM(全聚焦方式)图像,有助于缺陷的解读和定量。
提升了您的潜力,助力您迎接客户的挑战,为更广泛的应用开发出新程序。让您获得驱动高级PA探头的能力,如Evident的双晶线阵、双晶矩阵探头或定制探头,以便在检测具有声学挑战性的材料时,获得质量更佳的成像效果。

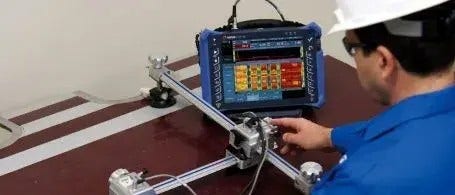

OmniScan X3探伤仪的耦合核查通道功能与ScanDeck模块的实时耦合和扫查速度指示器配合使用,有助于检测人员在保存文件之前监控数据质量。* 有关耦合质量的数据被记录下来,以备日后查阅。
* 自2020年7月起,ScanDeck模块被装配在某些扫查器上,如AxSEAM扫查器。
通过避免进行不必要的重新扫查,提高了检测效率。800%的高波幅范围可使您在后处理中将较大缺陷指示(例如未融合)的增益调整到参考水平,从而可避免进行重新扫查。
声学影响图(AIM)可以基于TFM(全聚焦方式)模式、探头、设置和模拟反射体,提供灵敏度的机载可视化模型。声学影响图(AIM)工具使您在创建扫查计划时不再进行猜测,而是可以根据AIM进行相应的调整。
您可以重新使用以前版本的OmniPC软件中的数据文件,以及OmniScan MX2、SX和MX探伤仪的设置文件。为了使您轻松过渡,OmniScan .ops设置文件与OmniScan X3探伤仪相兼容,.opd数据文件与OmniPC 5和WeldSight软件相兼容。
直通波同步提高了衍射时差(TOFD)数据的可读性。

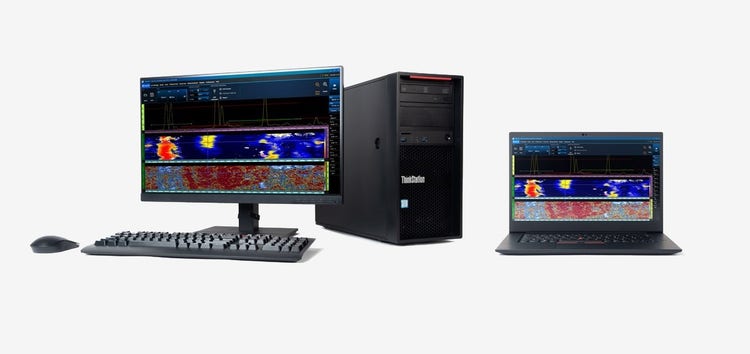

OmniPC分析软件是OmniScan X3探伤仪的基于计算机的配套软件。OmniPC软件是一种由检测人员创建的检测工具,提供了可以进行所有基本数据分析和报告制作的强大的功能和性能。

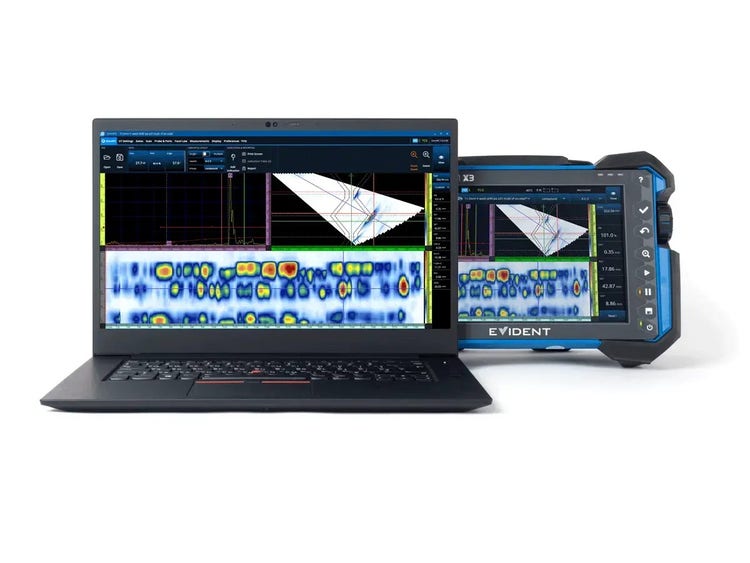

与OmniScan X3探伤仪的机载软件一样,OmniPC软件可使检测人员在PC 机或笔记本电脑上使用UT、PA、TOFD和TFM技术进行有效的分析和报告。
OmniPC软件可免费下载,包括更新,请在此处订阅:
其用户友好特性体现在方便的快捷方式、灵活地选用不同方法,以及在一台计算机上打开多个会话的能力,从而可提高您的分析效率。
OmniPC软件的用户界面类似于OmniScan X3的机载软件,可优化您的学习曲线。
OmniPC软件在检测后分析的过程中可以更改夹角、扫查偏移和步进偏移,以提高数据的准确性,并避免重复采集。
闸门A、闸门B和闸门I可提供各种读数列表(用于腐蚀检测)。
可随时调整增益,应用自动80%,并滑动数据光标。
B扫描筛查
C扫描筛查
使用真实深度或声程中的闸门,或更改放大调色板,可以更迅速地定位信号指示。
重新校准您的TOFD文件中的楔块延迟和探头中心距离(PCS)。根据需要同步并去除直通波。
提供不同的导出选项,以满足您制作报告的需求。
类型 |
多组、多模式超声探伤仪 |
|---|---|
尺寸(宽 × 高 × 厚) |
335 mm × 221 mm × 151 mm |
重量 |
5.7 kg(含1块电池) |
硬盘驱动器容量 |
OmniScan X3:内置64 GB SSD |
存储设备 |
SDHC卡和SDXC卡,或者大多数标准USB存储设备 |
最大机载文件容量 |
25 GB |
GPS |
有(除非针对某些地区另有规定) |
报警 |
3 |
无线连接 |
有 - 包装内含无线局域网适配器(型号因地区而异) |
PA接口 |
1个接口 |
UT接口 |
4个(2个通道P/R) |
认证 |
ISO 18563-1:2015 |
类型 |
TFT LCD(薄膜晶体管液晶显示屏),电阻式触摸屏 |
尺寸 |
269毫米(10.6英寸) |
分辨率 |
1280 × 768像素 |
颜色数量 |
1千6百万 |
可视角度 |
水平:−85° ~ 85° |
USB 2.0 |
2个端口(1个位于电池的后面) |
USB 3.0 |
1个端口 |
视频输出 |
视频输出(HDMI) |
存储卡 |
SDHC端口 |
通信 |
以太网接口 |
编码器 |
双轴编码器线(正交方向) |
数字输入 |
6个数字输入,TTL |
数字输出 |
5个数字输出,TTL |
采集开关 |
将1个数字输入配置为采集开关 |
电源输出线 |
5 V额定值,1 A(短路保护),在1 A时为12 V输出 |
直流输入(DC-IN)电压 |
15 VDC ~ 18 VDC(最小为50 W) |
连接器 |
圆形,2.5毫米引脚直径,中心正极 |
类型 |
锂离子电池 |
容量 |
87 Wh |
电池数量 |
2 |
运行时间 |
2个电池运行5个小时(具有热插拔性能) |
位深 |
16位 |
最大脉冲重复频率(PRF) |
20 kHz |
有效数字化频率 |
最大100 MHz |
刷新率 |
A扫描:60 Hz;S扫描:20 Hz ~ 30 Hz |
包络(回波动态模式) |
有:体积校正的S扫描(30 Hz) |
A扫描高度 |
高达800% |
根据内部时钟 |
1 Hz ~ 10 kHz |
外部步速 |
是 |
根据编码器 |
双轴:1步 ~ 65536步 |
A扫描数据点的最大数量 |
最多16384个 |
实时平均 |
PA:2、4、8、16 |
检波 |
射频、全波、正半波、负半波 |
滤波 |
PA通道(OmniScan X3):8个低通、6个带通和4个高通滤波器 |
视频滤波 |
平滑(根据探头频率范围调节) |
点的数量 |
32个:每个聚焦法则有一条TCG(时间校正增益)曲线 |
范围 |
相控阵(标准):40 dB,步距为0.1 dB |
最大斜率 |
相控阵(标准):40 dB/10 ns |
型号 |
OmniScan X3 |
OmniScan X3 64 |
两款仪器 |
|---|---|---|---|
脉冲发生器 |
PA通道 |
PA通道 |
UT通道 |
电压 |
40 V、80 V、115 V |
10 Vpp、20 Vpp、40 Vpp、80 Vpp、120 Vpp和160 Vpp |
85 V、155 V和295 V |
脉冲宽度 |
30 ns ~ 500 ns范围内可调,分辨率为2.5 ns。 |
30 ns ~ 1000 ns范围内可调(双极脉冲的半个周期或负脉冲的持续时间);分辨率为5 ns。 |
30 ns ~ 1000 ns范围内可调,分辨率为2.5 ns。 |
下降时间 |
< 10 ns |
< 10 ns |
< 10 ns |
脉冲形状 |
负方波脉冲 |
双极负-正方波脉冲,负方波脉冲 |
|
输出阻抗 |
脉冲回波模式:28 Ω |
35 Ω |
< 30 Ω |
接收器 |
PA通道 |
UT通道 |
|
增益范围 |
0 dB ~ 80 dB,最大输入信号为550 mVp-p(满屏高)。 |
0 dB ~ 80 dB,最大输入信号为900 mVp-p(满屏高)。 |
0 dB ~ 120 dB,最大输入信号为34.5 Vp-p(满屏高)。 |
输入阻抗 |
脉冲回波模式,9 MHz时:57 Ω ± 10% |
在13 MHz时,120 Ω ±10% |
脉冲回波模式:50 Ω |
系统带宽 |
0.5 MHz ~ 18 MHz |
0.2 MHz ~ 26.5 MHz |
0.25 MHz ~ 28 MHz |
声束形成 |
PA通道 |
UT通道 |
|
扫查类型 |
单一、线性、扇形、混合和全聚焦方式(TFM) |
- |
|
最大孔径 |
OMNIX3-PATFM1664PR = 16晶片 |
OMNIX3-PATFM64128PR = 64晶片 |
- |
接收晶片数量 |
OMNIX3-PATFM1664PR = 64接收晶片 |
OMNIX3-PATFM64128PR = 128晶片 |
- |
聚焦法则的数量 |
高达1024个 |
- |
|
发射的延迟范围 |
0 µs ~ 10 µs,增量为2.5 ns。 |
0 µs ~ 10 µs,增量为5 ns。 |
- |
接收的延迟范围 |
0 µs ~ 6.4 µs,增量为2.5 ns。 |
- |
被支持的模式 |
脉冲回波:L-L、TT和TT-TT |
|---|---|
组数量 |
同时显示最多4个全聚焦方式(TFM)组 |
最大孔径 |
64晶片孔径,用于64:128PR |
图像分辨率 |
高达1024 × 1024(1 M点),针对每个全聚焦方式(TFM)声波组 |
实时全聚焦方式(TFM)包络 |
有 |
被支持的模式 |
脉冲回波:L-L、TT和TT-TT |
|---|---|
组数量 |
同时显示最多4个全聚焦方式(TFM)组 |
最大孔径 |
64晶片孔径,用于64:128PR |
图像分辨率 |
高达1024 × 1024(1 M点),针对每个全聚焦方式(TFM)声波组 |
实时全聚焦方式(TFM)包络 |
有 |
侵入保护评级 |
符合IP65评级标准(完全防尘,且可抵御来自各个方向的水射流,6.3毫米喷嘴) |
防撞击评级 |
通过美军标准MIL-STD-810G中的坠落测试 |
预期用途 |
室内和室外使用 |
海拔高度 |
高达2000米 |
操作温度 |
−10°C ~ 45°C |
存储温度 |
−20°C ~ 60°C (内含电池) |
